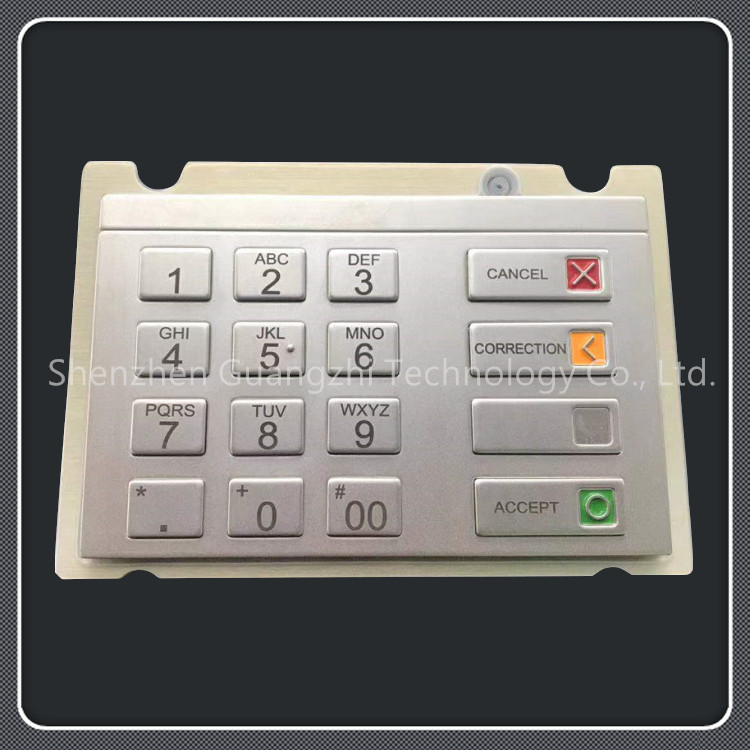

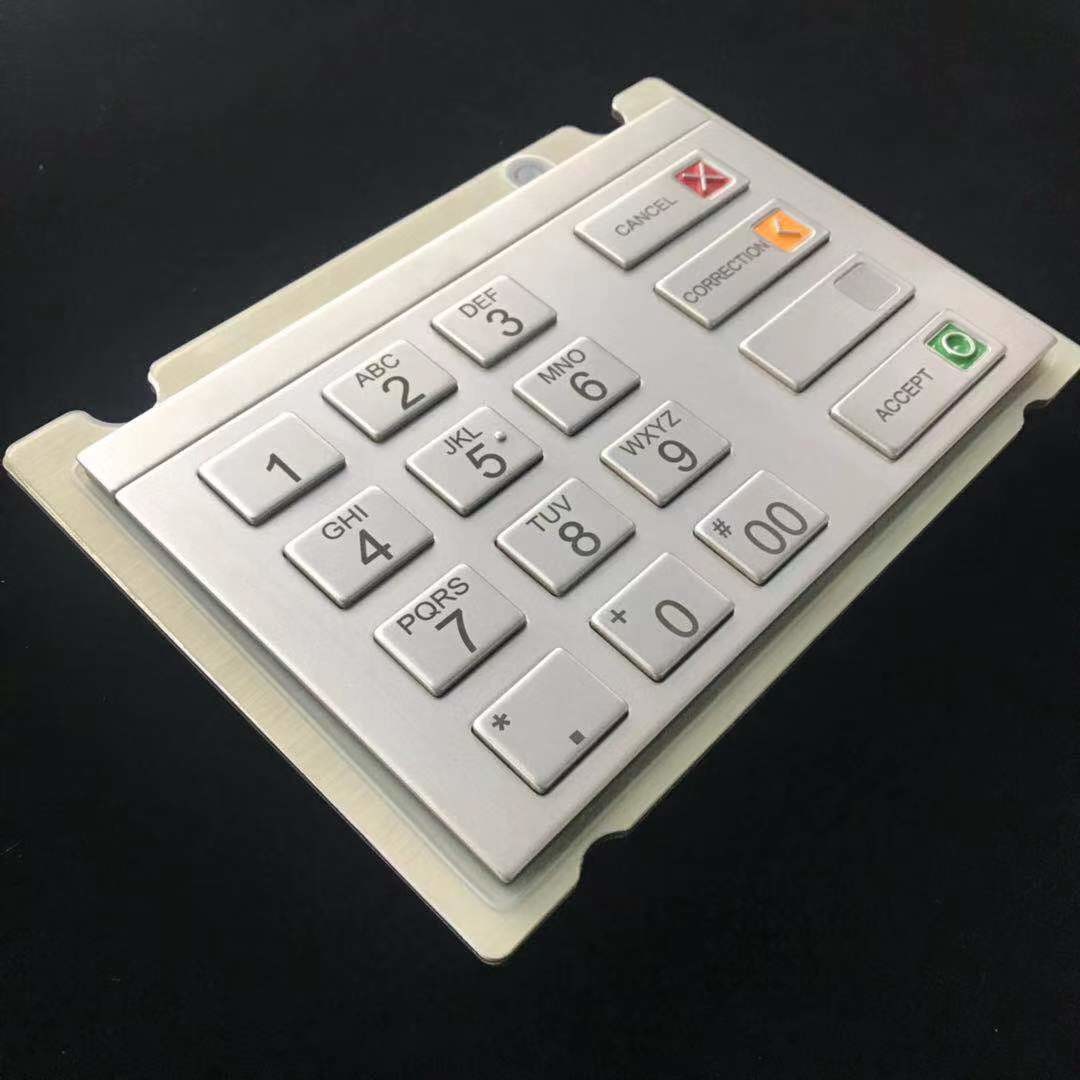

Teclado de aço inoxidável da criptografia do ATM, relação encaixada de USB da microplaqueta da segurança

1.Introduction

P7 é projetado e fabricado de acordo com os padrões níveis mais alto da microplaqueta da segurança industrial, e inteiramente a conformidade com o mais de nível elevado de exigências domésticas e internacionais da certificação de segurança financeira. Com a detecção de intrusões mecanismo-perfuração-resistente (intrusão), anti-desmonte, substituição - impermeabilize etc., ele pode fazer a senha de usuário muito mais segura. Este produto pode ser amplamente utilizado na finança, nas telecomunicações, na defesa nacional e nos outros campos; pode igualmente impedir a informação de usuário de alteração ilegal do atacante.

característica 2.Physical

2,1 tamanho

• Dimensões:

  • L×W×H: 176 mm×121.5mm×31mm

Desenho P7

2,2 processador e memória

        Processador:

        Núcleo do processador de ARM® Cortex® M3

        frequência de funcionamento do núcleo 60MHz através do
 de PLL

        Memória:

        Espaço do código: 512 Kbytes

        Espaço de dados: 96 Kbytes

2,3 conector

         Conector de USB

P7 adotam o receptáculo do padrão “B” para a relação de USB.

P7 é um dispositivo Ônibus-posto da velocidade máxima USB2.0-compliant. A exigência máxima do consumo atual do PPE é 500mA usando esta relação.

Atribuição da terminação do conector de USB como abaixo:

           Conector de FDK

P7 fornecem um conector de FDK para apoiar um teclado numérico chave da função 8. O conector é de ZEQAN-TECH (código do produto: A2023-2X05A).

característica 3.Product

3,1 características ambientais

        Fonte de alimentação: 4.0V~5.50V, 500mA (poder do ônibus de USB)

       Variação da temperatura de funcionamento: - 25°C ~ +65°C

       Variação da temperatura do armazenamento: - 30°C ~ +70°C

       Variação da temperatura do transporte: -30°C ~ +70°C

       Humidade relativa de funcionamento: 5% ~ 95% r.h quese condensam

       Humidade relativa do armazenamento: 5% ~ 98% r.h quese condensam

       Humidade relativa do transporte: 5% ~ 98% r.h quese condensam

       Altura de funcionamento máxima: 3000 medidores

3,2 teste e certificações

         Proteção do pulverizador/poeira de água: IP65

         Conformidade de RoHS

         MTBF: Min.100, 000hours com 100.000 transações pelo ano

         EMI/EMP EN55032/A para emissões

EN55024 para a imunidade

IEC61000-4-2 nível 4 para ESD (contato: ±8KV; Ar: ±15KV)

Retalho de IEC/EN 61000-4-4: 3 para a explosão (2kV em linhas elétricas, 1kV em linhas de dados)

        Certificações:

                              CE

                              CB

                              PCI 4.X

                              PTS2.X

                              GUOMI

3,3 desempenho da introdução por teclado

       Remova a força do interruptor: 2.5N±0.4

       Força numérica das chaves: 3.5N±0.7 (centro); 2.5N±0.5 (borda)

       Força das chaves de função: 7.0N±1.0 (centro); 3.0N±0.5 (borda longa)

       Vida das chaves: 2.000.000 ciclos minimum@5N

3,4 desempenho da bateria

       ºC de life@25 da bateria (sem carga): anos >10

       ºC de life@25 da bateria (com carga): anos >5

característica 4.Software

4,1 formato de bloco do Pin

        IBM 3624

        ANSI

        ISO0

        ISO1

        ISO3

4,2 atualização dos firmware

Apoie os firmware autenticados actualizados e permaneça configuração de dispositivo e valor chave.

4,3 algoritmo

        DES/TDES cifram/descriptografias (ECB/CBC)

       Pares SM2 chaves gerados

       SM2 cifram/descriptografias

       O sinal SM2/verifica

       Mistura SM3

       SM4 cifram/descriptografias (ECB/CBC)

       Cálculo do MAC DES/TDES/SM4

4,4 detecção autorizada da remoção

4,5 geração dos dados aleatórios

4,6 alteração da disposição do teclado numérico

4,7 entrada do texto simples entry/PIN

4,8 entrada da senha/entrada chave mestra terminal

4,9 apoio XFS 3,3 (extensões para serviços financeiros)

4,10 diagnóstico do estado de dispositivo do apoio usando a luz indicadora

4,11 ambiente de software

Correndo em WINXP e em WIN7 toda a edição, e reconhecido como (um dispositivo ESCONDIDO do dispositivo da relação humana).
