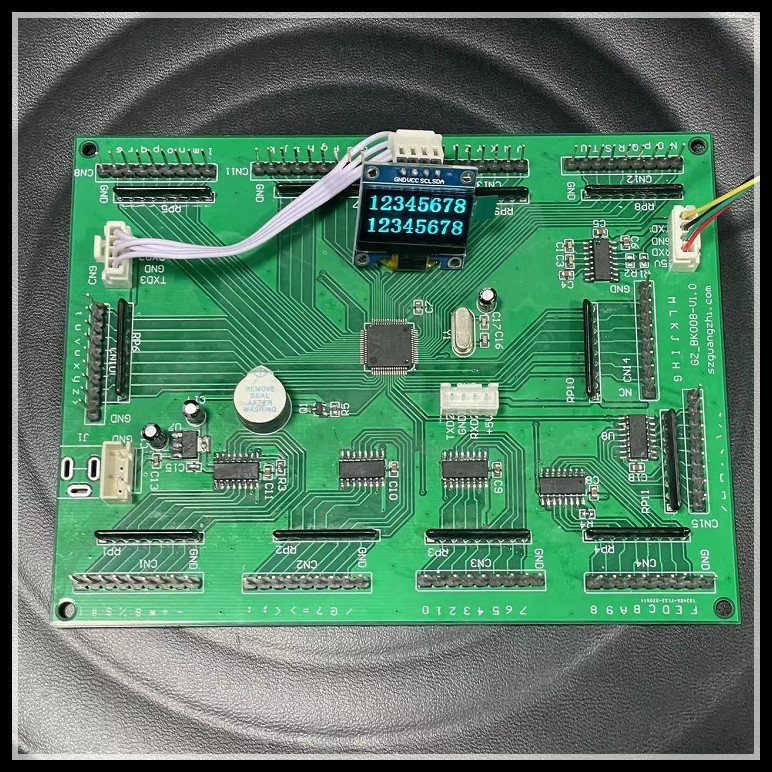

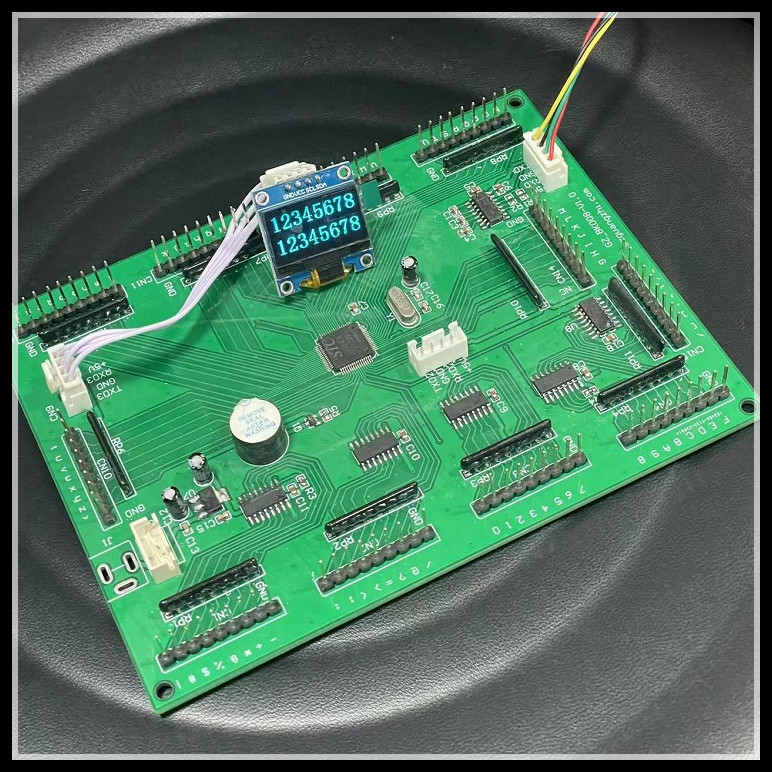

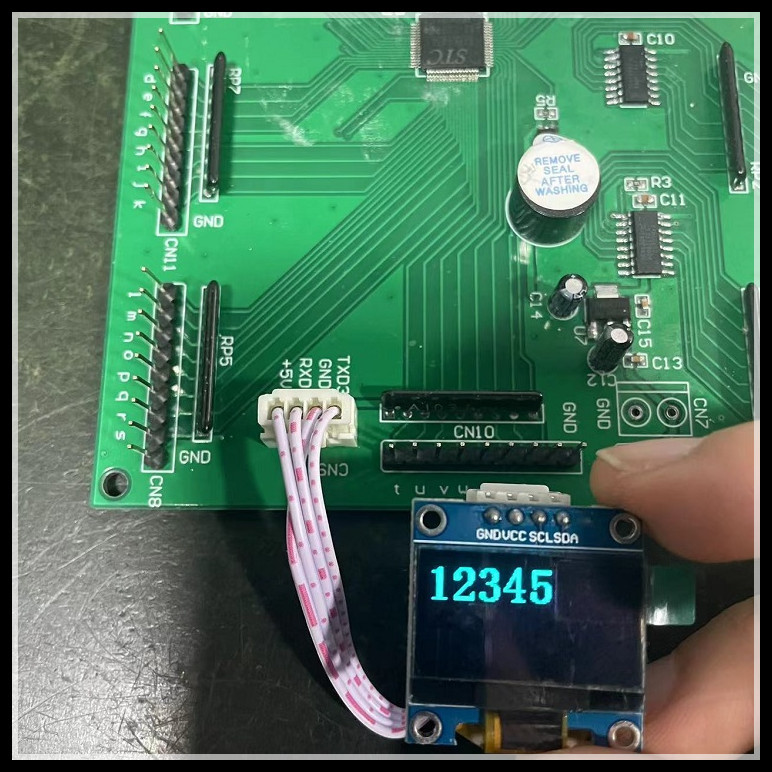

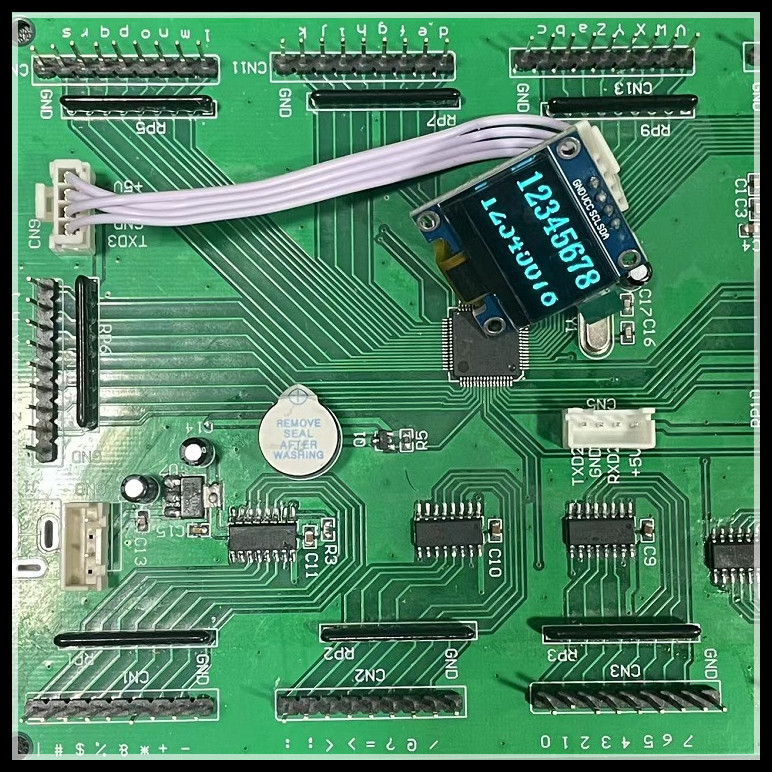

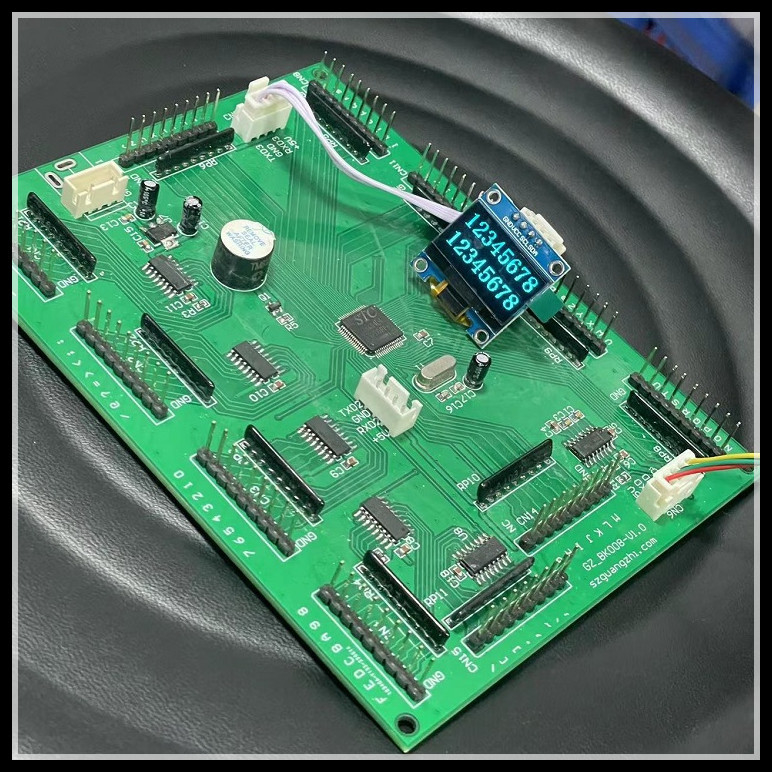

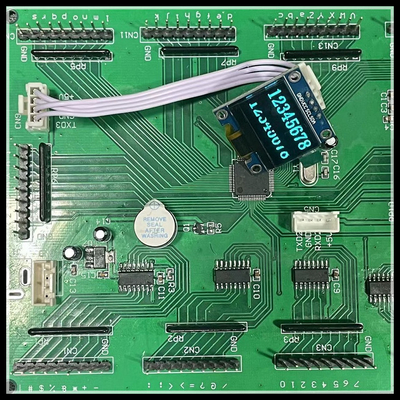

Nome do prato principal: placa de circuito com tela

Modelo do painel de controlo: GZ-BK008-V1.0

Descrição de Mainboard: A relação é a relação R232, que pode ser conectada a 80 botões externos, e pode ser conectada a duas telas de exposição no máximo. As visualizações óticas 2 linhas, e o tamanho de fonte podem ser ajustados. Quando as visualizações óticas 2 linhas, cada linha têm um máximo de 8 caráteres, e somente o inglês e os números estão indicados;

Operação da visualização ótica de Mainboard:

1. A tela indica somente duas linhas, e cada linha indica somente 8 caráteres. Quando mais de 8 caráteres forem entrada na caixa de diálogo, simplesmente os primeiros 8 caráteres estão indicados; se há menos de 8 caráteres, os espaços podem ser usados pelo contrário. Se os caráteres em cada linha necessidade de ser centrado, a substituem com um espaço;

2. Entre o índice da primeira linha da tela: 1 mais o índice desejado, por exemplo: 112345678, as visualizações óticas: 12345678

Entre o índice da segunda linha da tela: 2 mais o índice desejado, por exemplo: 212345678, as visualizações óticas: 12345678

Cancele o índice da primeira linha de tela: diretamente a entrada 1, manual seleto envia, a primeira linha de tela será cancelada diretamente;

Cancele a segunda linha do índice da tela: diretamente entrada 2, manual seleto para enviar, a seguir diretamente claro a segunda linha de tela;

Claramente todos os índices da tela: incorpore diretamente 3, selecionam o manual para enviar, e a tela será cancelada diretamente;

Protocolo de comunicação do cartão-matriz:
