Rato ótico sem fio Chip With de USB 3.2V 3204 3205 circuitos integrados de IC

Nome do produto de IC: Microplaqueta sem fio ótica do rato
Modelo do produto da microplaqueta: GZ-P001-KA8
Descrição do produto do circuito integrado: KA8 é uma microplaqueta altamente integrada do rato ótico com relação de USB que adota mais tecnologia de fabricação avançada e melhor capacidade fotossensível, que podem substituir 3205 e 3204 microplaquetas originais da fase;
Aplicação do produto: rato ótico sem fio de USB;

Diagrama da disposição do pino da microplaqueta:

Descrição do pino da microplaqueta:

Características da microplaqueta sem fio do rato:
1. única fonte de alimentação, escala da fonte de alimentação: 1.7V a 3.2V
2. tecnologia ótica precisa da previsão do deslocamento
3. 2-D sensor de movimento muito bom
4. velocidade extremamente rápida do movimento do apoio
5. velocidade máxima do movimento: 28 polegadas/segundo
6. CPI até 1600
7. Uma vez que você não está exercitando, entre imediatamente no modo de poupança de energia
8. a transmissão de dados é realizada através da relação de série
9. o temporizador da baixa potência do acessório (LPT), lá é dois modos de sleep1/sleep2
10. O rato pode ser acordado acima pelo pino de MOTSWK, e o sensor pode acordar do modo de sono
11. resistência delimitação do diodo emissor de luz: 68 ohms -470 ohms (segundo a solução real para determinar a resistência), recomendaram: 100 ohms

especificação:
Tensão de funcionamento da fonte de alimentação: 1.73V ~ 1.94V (VDD e AVDD curtos) 2.2V ~ (VDD) lente 3.2V ótica: Velocidade do 1:1: 28 polegadas/segundo CPI: 400/500/600/800/1000) (do defeito/1200/1600 de taxas de quadros da CPI: 3000 quadros/segundo. Corrente de funcionamento típica:
movimento do @mouse 2mA (normal)
o @Mouse 300uA não se move (Sleep1)
o @Mouse 60uA não se move (Sleep2)
@power 7uA abaixo do modo

Leitura e escrita do registro da relação de SPI:
Os registros no segmento 0X00~0X0E do endereço podem diretamente ser lidos e redigido;
Lido e redigir registros no segmento do endereço 0X10~0X7F deve primeiramente abrir lida e para redigir registros da proteção, isto é, configurar os seguintes dois registros (geralmente não usados nas aplicações)
Escreva 0X5à 0X09;
Escreva 0X9à 0X5B.
Há um oscilador com uma frequência aproximadamente de 24Mhz dentro do V108, que pode ser selecionado através do registro da configuração. A configuração específica é como segue: gire primeiramente sobre para escrever a proteção
Reg0X51 = 0x0B são selecionar a resistência externo, Reg0X51 = 0x09 são selecionar a resistência interna,
Reg0X53 é o registro do ajuste da resistência interna. Quando Reg0X53=0x00, a frequência é o mais alto, e quando Reg0X53=0x7f, a frequência é a mais baixa. O valor de defeito Reg0X53=0x48.

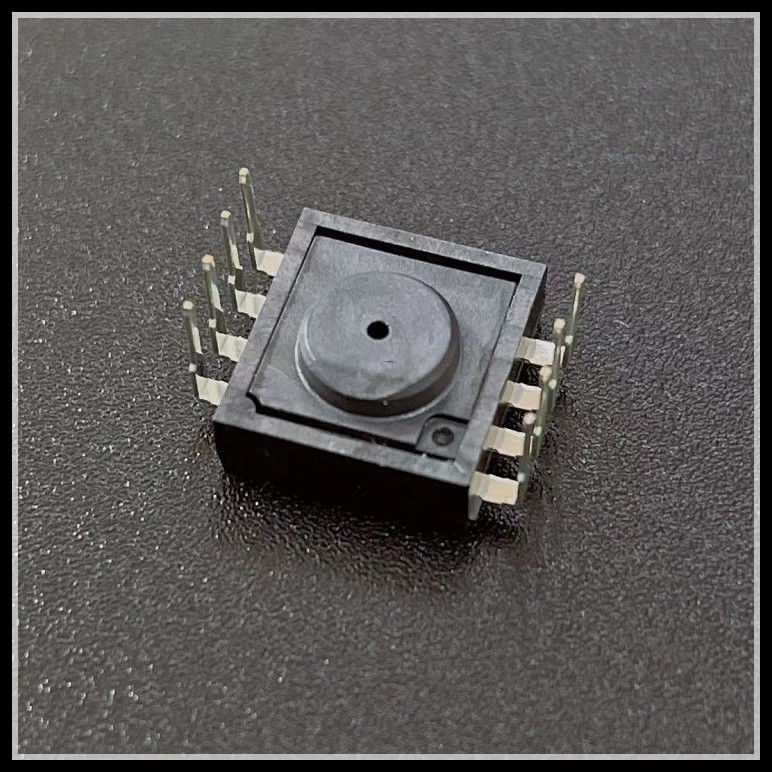

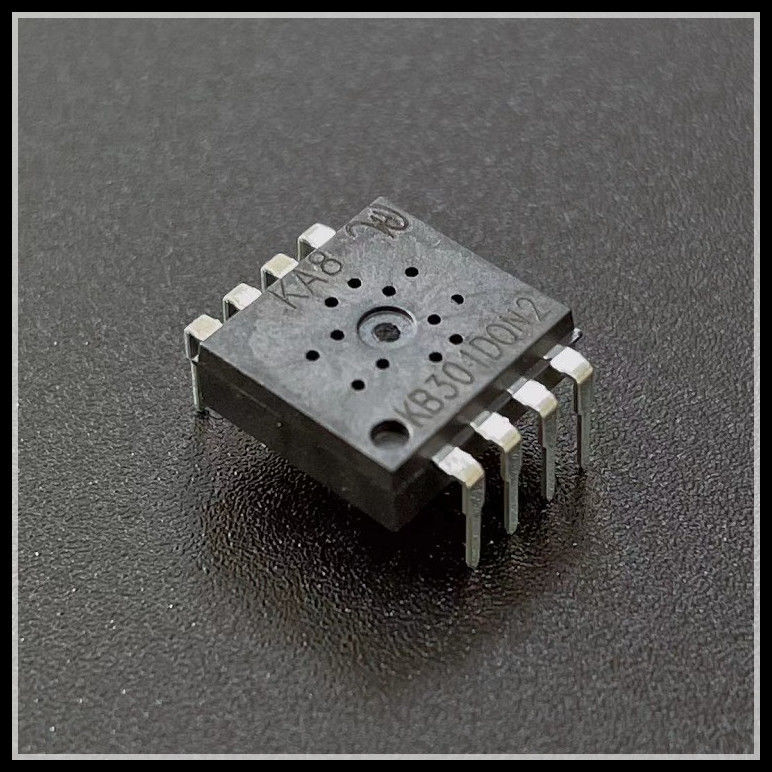

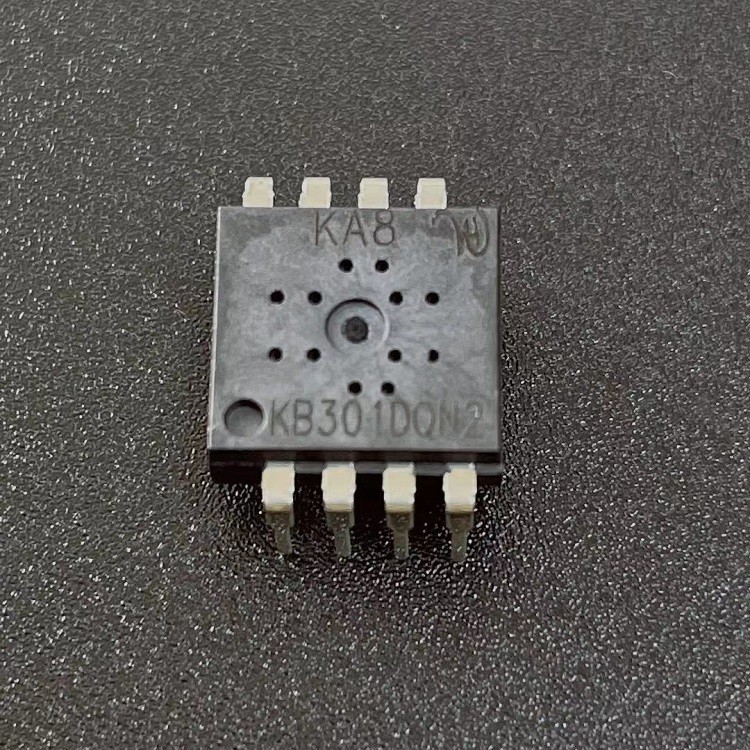

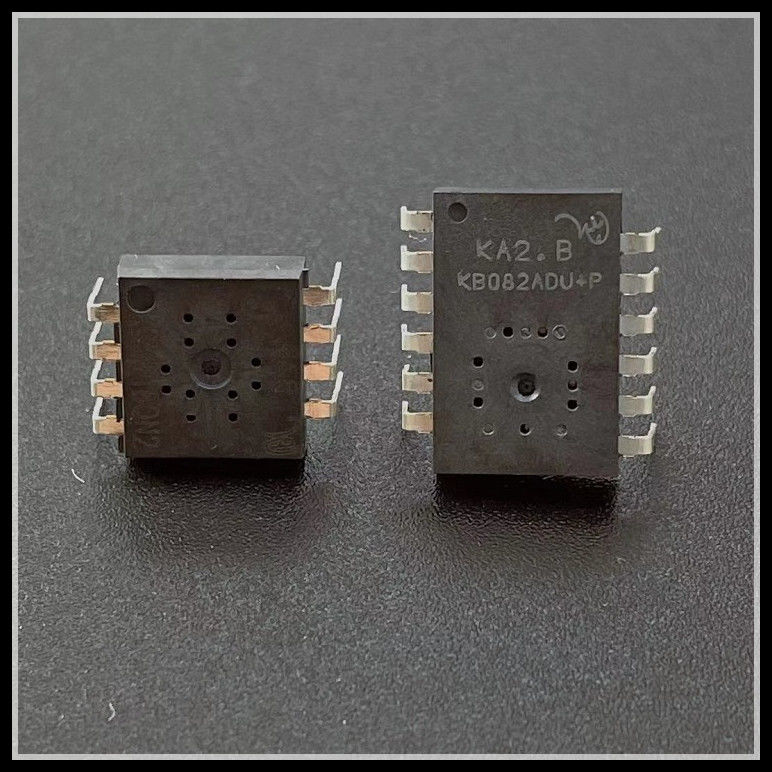

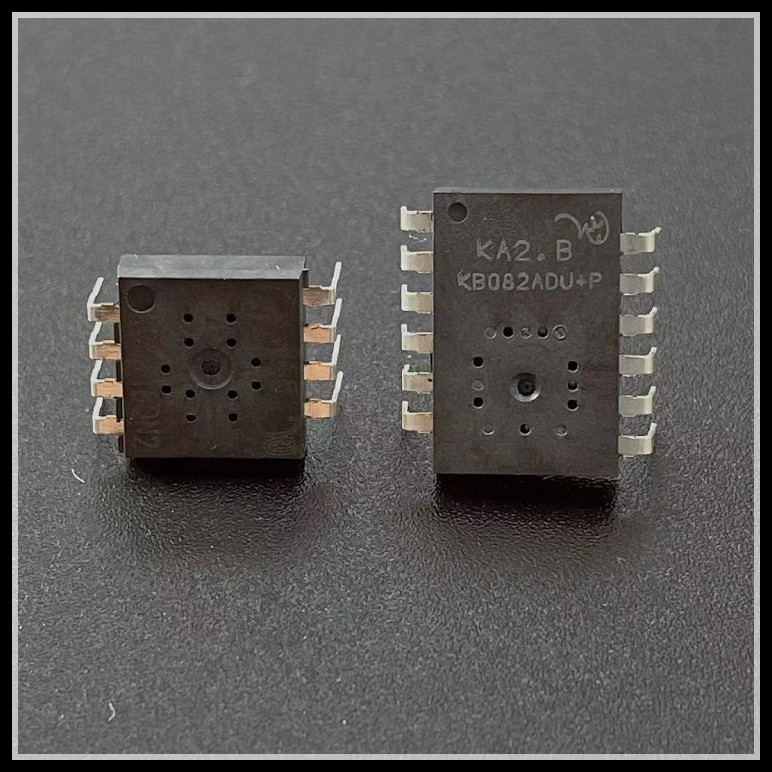

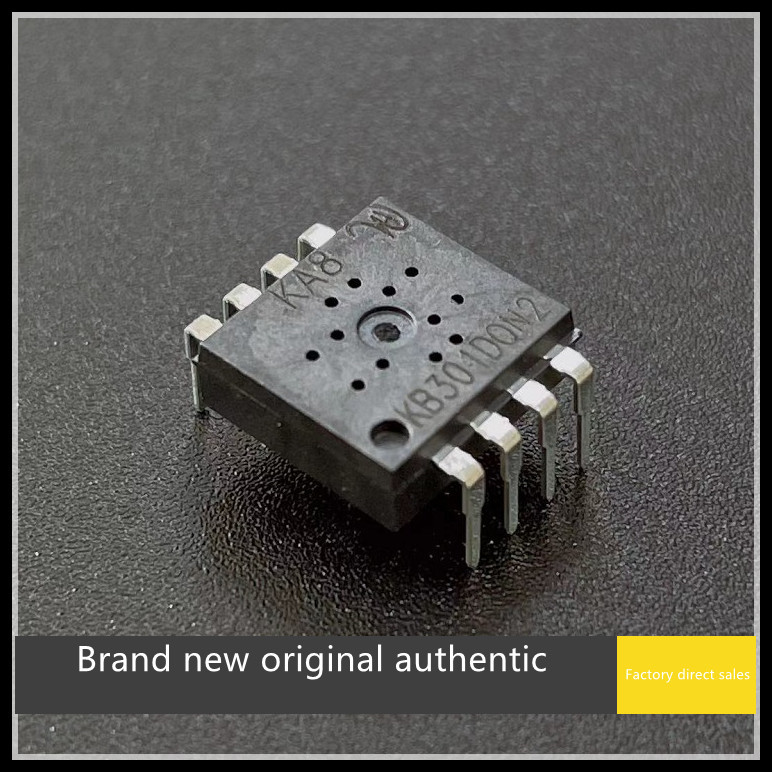

Imagem da microplaqueta:
