Lugar de origem: | Shenzhen, China |
---|---|
Marca: | guangzhi |
Certificação: | CE、FCC、RoHS、IP67 |
Número do modelo: | GZ-P001-1622 |
Quantidade de ordem mínima: | 1pcs |
Preço: | To be quoted |
Detalhes da embalagem: | Tamanho individual do pacote do produto: 430*10mm, tamanho da caixa: 482*320*275; |
Tempo de entrega: | 10-20 dias do trabalho |
Termos de pagamento: | T/T, Paypal |
Habilidade da fonte: | 100000PCS |
função: | Rato prendido | Temperatura ambiental: | -55~+125℃ |
---|---|---|---|
Temperatura de armazenamento: | -65~150℃ | Tensão VCC a moer: | -0.5~+6.0V |
Relação: | USB | Corrente máxima do dissipador de algum pino: | 40mA |
Compatibilidade: | Windows Vista, XP, 2000, MIM, 98 | Certificado: | ROHS |
Destacar: | Microplaqueta sem fio integrada do rato de IC,Microplaqueta sem fio do rato da relação Ps2,ROHS integrou a microplaqueta do rato de IC |
A relação Ps2 integrou o certificado sem fio da microplaqueta ROHS do rato de IC
A relação sem fio prendida de USB da microplaqueta do rato integrou a microplaqueta do rato ótico de IC
Nome da microplaqueta: Microplaqueta do rato ótico
Modelo da microplaqueta do rato: GZ-P001-STC
Descrição da função
Temporizador/contador
A microplaqueta do teclado fornece três temporizadores/contadores de 16 bits T0, T1, T2. Cada um pode ser usado como um contador geral. Quando T0/T1/T2 é usado como um temporizador, a unidade de tempo usada para provocar o temporizador é o ciclo de máquina. Um ciclo de máquina é igual a 12 ou 6 ciclos da oscilação, segundo se o usuário configura a microplaqueta para reagir do modo 12T ou o modo 6T. Quando T0/T1/T2 é usado como um contador, o evento de contagem é o pino correspondente de T0/T1/T2 alto à mudança de baixo nível”. Neste modo, as amostras da microplaqueta o T0/T1/T2 fixam cada ciclo de máquina. Uma vez que o resultado é 1 a 0, as contagens de microplaqueta 1 ao contador. Deve-se notar que ao se operar como um contador, a largura do pulso alto ou do baixo pulso do pino T0/T1/T2 deve ser maior de um ciclo de máquina. Há dois registros especiais para configurar T0 e T1. São TMOD, TCON têm dois registros especiais para configurar o T2. São T2MOD, T2CON
Porta de série (UART)
A porta de série da microplaqueta do rato é frente e verso, pode enviar e receber dados ao mesmo tempo. Os dados enviaram e receberam para compartilhar do mesmo registro especial SBUF. Há realmente dois registros de SBUF dentro da microplaqueta, um para enviar e um para receber. A porta de série pode trabalhar em 4 modos diferentes.
Modo 0
Geralmente, este modo é usado puramente para expandir o porto do I/O da microplaqueta. Neste modo, recebendo e enviando dados para passar através do pino de RXD, e das saídas de TXD um pulso de disparo síncrono do deslocamento. O que é enviado ou recebido é dados de 8 bits, com o mais baixo bocado primeiramente, e sua taxa de transmissão é fixada em 1/12 do pulso de disparo de MCU.
Modo 1
Envie através do pino de TXD ou receba o quadro de 10 dados mordidos através do pino de RXD. O quadro de dados inclui 1 bocado de começo (0), 8 bocados de dados, e 1 bocado de parada (1). Depois que a recepção está completa, o bocado de parada está armazenado em RB8 de SCON. Taxa de transmissão (modo 1) = 2SMOD X (taxa do excesso T1) /32 ou = taxa /16 do excesso do T2
Modo 2
Envie através do pino de TXD ou receba o quadro de 11 dados mordidos no pino de RXD. O quadro de dados inclui 1 bocado de começo (0), 8 bocados de dados, 1 9o bocado programável e 1 bocado de parada (1). Ao enviar, o 9o bocado vem de TB8 de SCON. Ao receber, o 9o dígito será armazenado em TB8 de SCON. A taxa de transmissão pode ser 1/32 ou 1/64 da frequência de pulso de disparo; taxa de transmissão (modo 2) = 2SMOD X OSC/64
Modo 3
O modo 3 é o mesmo salvo que a taxa de transmissão é diferente do modo 2. taxas de transmissão (modo 3) = 2SMOD X (taxa do excesso T1) /32 ou = a taxa /16 do excesso do T2 para todos os modos, escrevendo a SBUF começará enviar. Para o modo 0, se RI=0 e REN=1, a recepção começam. Para outros modos, se REN=1 e um bocado de começo estão introduzidos, isto é, se há uma borda de queda, a recepção começa.
Do poder modo para baixo
Os grupos de usuário PCON.1 para fazer a microplaqueta entrar no modo do poder-para baixo. No modo do poder-para baixo, o pulso de disparo da microplaqueta é parado. RAM e os SFR internos da microplaqueta permanecem inalterados. O método de alerta pode ser restauração do hardware ou interrupções externos de /INT0, de /ITN1, de /INT2 e de /INT3. Quando o hardware for restaurado, atenção do pagamento pelo menos para manter a elevação RESTAURADA do pino para mais do que 10ms para estabilizar o pulso de disparo. O programa começa executar do endereço 0x0000. Se é uma interrupção externo de alerta, o programa saltará no vetor de interrupção e executará o processamento da interrupção. A fim usar uma interrupção externo para acordar, a interrupção externo deve ser ajustada corretamente antes de entrar no modo do poder-para baixo.
Estado do Pin no modo INATIVO e no modo do poder-para baixo:
Modo | Espaço do programa | CERVEJA INGLESA | PSEN | P0 | P1 | P2 | P3 |
QUIETUDE | interno | 1 | 1 | Dados | Dados | Dados | Dados |
QUIETUDE | externo | 1 | 1 | Flutuador | Dados | Endereço | Dados |
Do poder modo para baixo | interno | 0 | 0 | Dados | Dados | Dados | Dados |
Do poder modo para baixo | externo | 0 | 0 | Flutuador | Dados | Dados | Dados |
Tensão de funcionamento |
4.5V~5.5V |
Tipo de relação |
USB PS2 |
Relação da lente |
1:1 |
DPI |
800/1200 (defeito) |
Atual (móbil) |
20mA |
Corrente (não se mover) |
5mA |
Atual (poder para baixo) |
0.5Ma |
Pacote |
DIP12 |

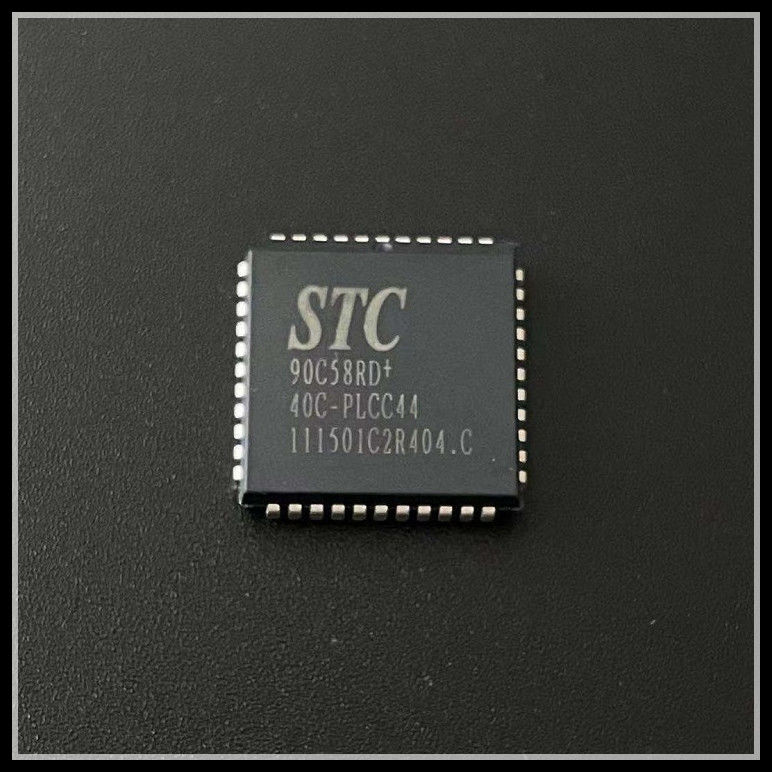

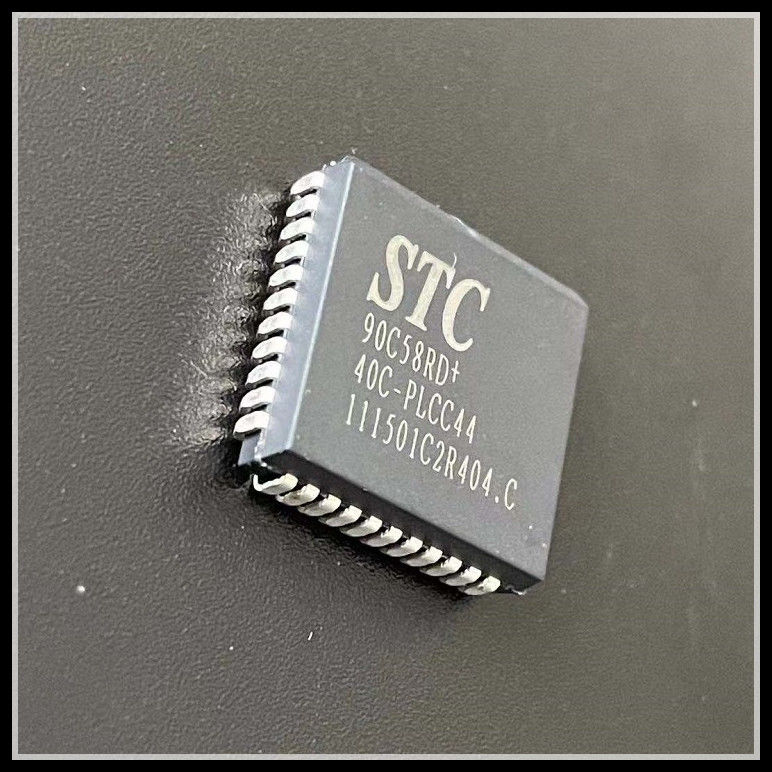

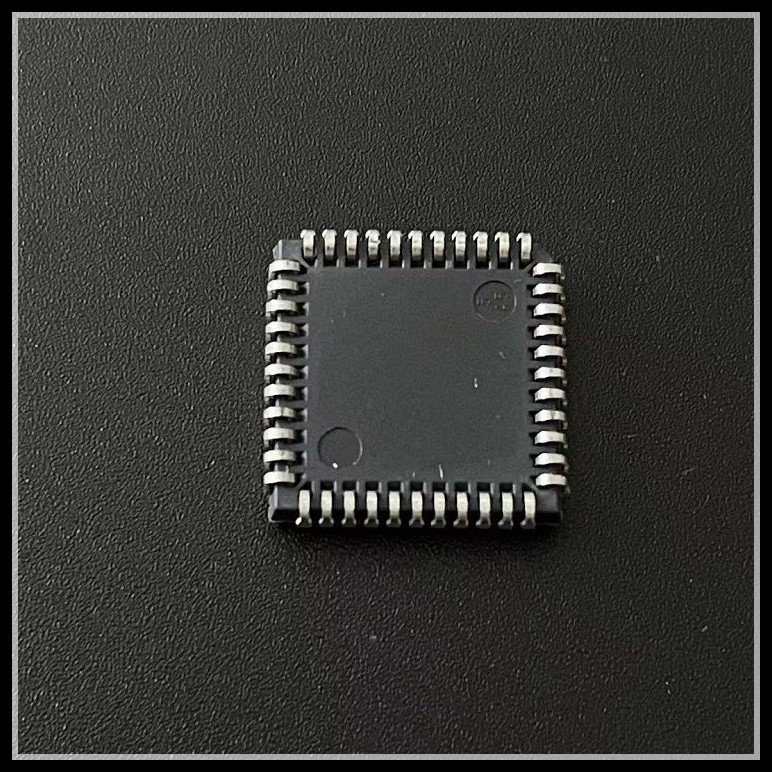

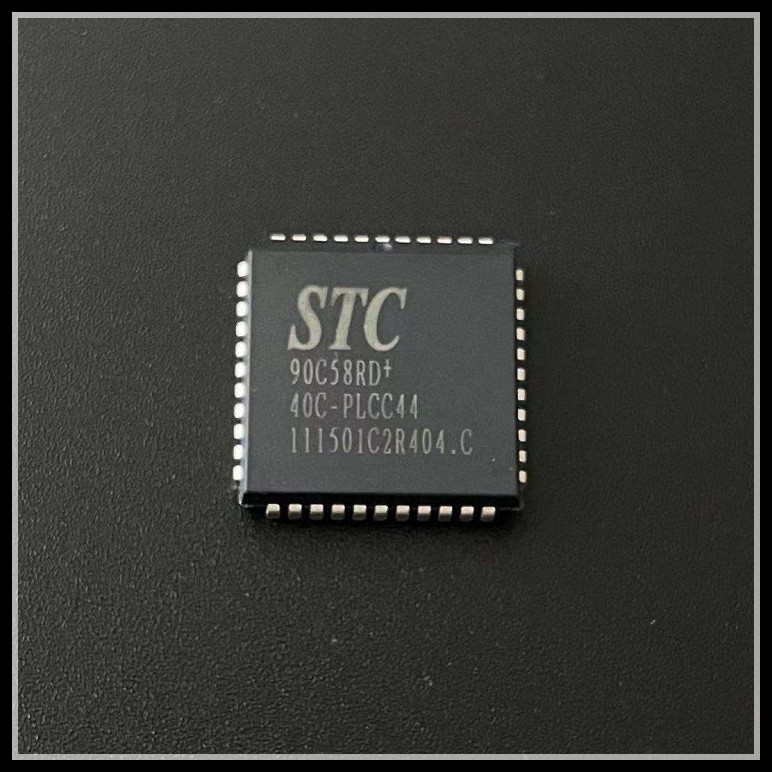

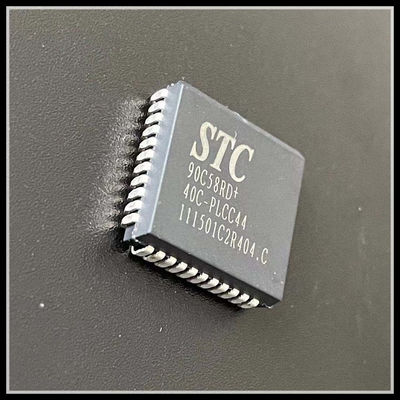

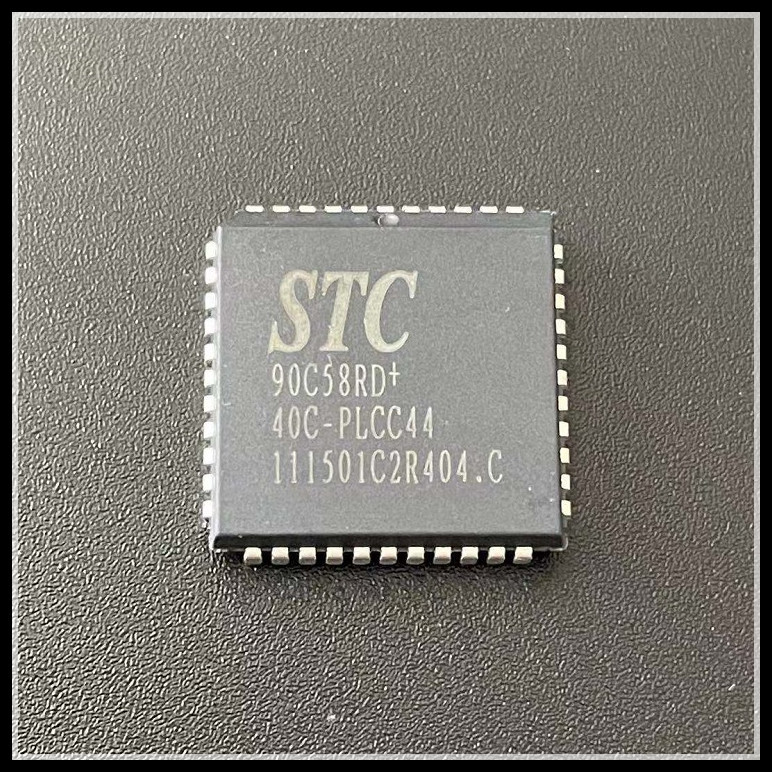

Apresentação da imagem do produto:
