A relação sem fio prendida de USB da microplaqueta do rato integrou a microplaqueta do rato ótico de IC

Nome da microplaqueta: Microplaqueta do rato ótico
Modelo da microplaqueta do rato: GZ-P001-1622

Função do Pin:
As funções do pinout da microplaqueta são como segue:
D+, D: Linhas de dados diferenciais da relação de USB. Quando a relação de USB não é usada, D+ está a uma elevação puxada e o d é baixo conectado.
PS2CLK/Ser, PS2Data (Muse Warrior 20 O, guerreiro 20 V da musse, roda do guerreiro 24 da musse): Linha da relação do rato PS/2, conectada à relação do anfitrião. PS2CLK pode ser usado como a saída da porta de série, conectada à microplaqueta do motorista RS232 para conduzir a linha do rato de série TXD. Quando não no uso, dever ser suspendido (levantado internamente).
PS2CLK, PS2Data (MouseWarrior24 EyeII): Linha da relação do rato PS/2, conectada à relação do anfitrião. Quando não no uso, dever ser suspendida (levantado internamente).
RTS (MuseWarrior20 O, MouseWarrior20V, MouseWarrior24Wheel): A entrada de sinal de série do RTS exige o circuito auxiliar externo. Quando o pino é puxado baixo, a transmissão de dados da porta de série está parada, e a microplaqueta é restaurada quando muda do ponto baixo à elevação. Este pino deve ser puxado baixo quando a porta de série não é usada.
BAD: A linha de dados da relação do BAD, dever ser deixada a flutuação quando não no uso (interno levante).
Norte, Sooth, do leste, oeste (MouseWarrior 20 V): Conecte com o sensor de VersaPointTM da eletrônica de Intellink. Quando os atos máximos da força externo no sensor, um resistor devem ser conectados a este pino para o uso no circuito duplo da integração descarregar o capacitor (veja a introdução do exemplo para detalhes).
X1, X2, Y1, Y2 (roda O, MouseWarrior24 de MouseWarrior20): A codificação integral ótica ou a entrada de sinal da peça mecânica do rato, borda X1 de queda antes da borda X2 de queda significam o deslocamento direito, borda Y1 de queda antes da borda Y2 de queda. O conversor fotoelétrico deve ter um resistor suspenso ou usar um fotodetector do disparador de Schmitt.
Paládio, SDIO, SCLK (MouseWarrior24 EyeII): Estes pinos podem diretamente ser conectados aos pinos correspondentes do sensor ADNS2051 (interno levante).
Z1/Down, Z2/Up (roda MuseWarrior24, MouseWarrior24 EyeII): Entrada integral ótica do código deslizando a roda ou os botões do rolo. Esta função pode ser ativada através do pino dos botões. A borda de queda de Z1 precede a borda de queda de Z2, que significa o deslizamento para cima. É levantada internamente por um resistor, e o conversor ou o botão fotoelétrico devem ser puxados para baixo para moer.
Botões (roda de Muse Warrior 24, olho II do guerreiro 24 da musse): Ao usar a função da roda do rolo, este pino está flutuando. Ao usar o botão para gerar a função deslizante, este pino está aterrado, e o botão deslizante está conectado ao Z1/Down, Z2/Up fixa (interno levante).
En (MuseWarrior20 O, MouseWarrior24Wheel): O diodo emissor de luz permite o sinal do codificador integral ótico. a saída do Aberto-dreno, que pode absorver 24mA atual, exige um resistor externo.
En (MouseWarrior24 EyeII): O poder para permitir o sinal de HDNS2000 (microplaqueta ótica do sensor). a saída do Aberto-dreno, levantada internamente por um resistor, exige um circuito auxiliar externo.
Esquerdo, direito, centro: À esquerda, entrada direita e média do botão do rato. Para interno levante, o sinal de entrada deve ser próximo moer.
4o (MuseWarrior20 V, MouseWarrior24Wheel, MouseWarrior24 EyeII): Entre o 4o botão do rato. Para interno levante, o sinal de entrada deve ser próximo moer.
5o (MouseWarrior24 EyeII): Entre o 5o botão do rato. Para interno levante, o sinal de entrada deve ser próximo moer.
CExt: Quando USB é suspendido para verificar a condição de alerta, este pino está usado para acordar periodicamente o processador. Um circuito externo de RC é exigido.
Tração à terra: Este pino é usado para moer o produto final de MouseWarrior.
XOut, XIn: O oscilador 6MHz cerâmico externo (o oscilador de quartzo pode causar a instabilidade), não outros dispositivos auxiliares é necessário. Um sinal de pulso de disparo 6MHz externo pode igualmente ser entrada ao pino de XIn, e o pino de XOut deve ser deixado a flutuação.
GD: terra do poder.
Vcc: O polo positivo da fonte de alimentação.
figura 2
Características e descrição de trabalho da relação:
A microplaqueta de MouseWarrior executa uma série de operações restauradas quando é posta sobre. Quando o poder é girado apenas sobre, todo o tração-UPS interno é deficiente, e são permitidos durante a operação restaurada. Depois que a iniciação é terminada, MousseWarrior detecta que relação do rato é ativa. Se nenhuma relação ativa é detectada dentro de 5s, MousseWarrior usa o modo da relação PS/2 à revelia.
Ao usar o modo universal da relação de série de USB, MouseWarrior é usado como um dispositivo padrão da relação da humano-máquina (ESCONDIDO), compatível com motoristas padrão, e o código de país é 0. MouseWarrior 20 O define 3 chaves do rato, o guerreiro 20V do rato define 4 chaves do rato, a roda do guerreiro 24 do rato e o olho II do guerreiro 24 do rato definem 4 chaves do rato e rodas do rolo.
Ao usar o modo da relação PS/2, o dispositivo de MouseWarrior é marcado como 0, que define a esquerda, o centro, e as chaves direitas para ser compatível com a movimentação padrão do sistema. A roda de MouseWarrior 24 e o guerreiro 24 EyeII do rato são compatíveis com o equipamento de relação PS/2 do protocolo de Microsoft Internet Explorer TM. Seu número de dispositivo pode ser definido como 3 com um dispositivo da roda do rolo unido, ou como 4 com um quarto botão unido.
Enquanto o CAD (ônibus Desktop de Apple do ônibus Desktop do Apple Computer) e o rato de série são usados atualmente menos em China, não estará repetido aqui. Aqueles que estão interessados podem referir a literatura relevante.
Circuito da aplicação:
Figura 2 mostra o circuito do rato projetado com MouseWarrior 20 V, e o circuito de relação do sensor é marcado na figura. O circuito apoia USB, o CAD, o PS/2 e relações de série. Os leitores podem escolher de acordo com suas necessidades, e os utilizadores finais podem igualmente escolher a relação apropriada.

Os parâmetros elétricos do rato sem fio:

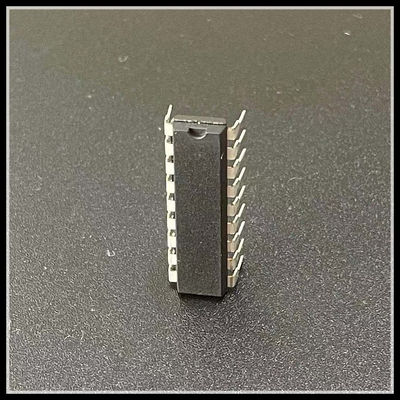

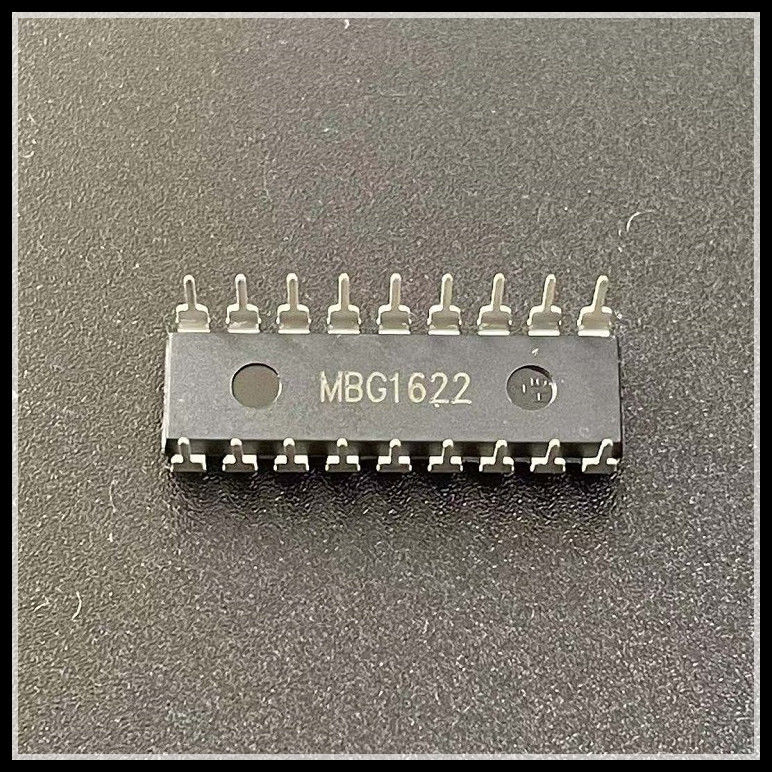

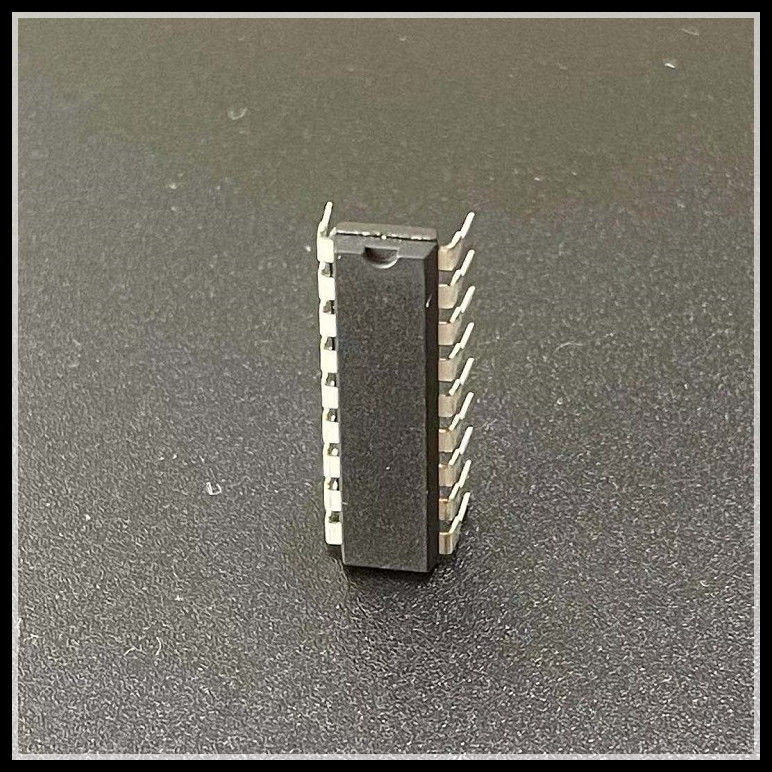

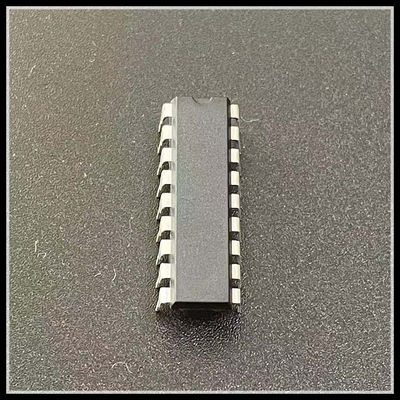

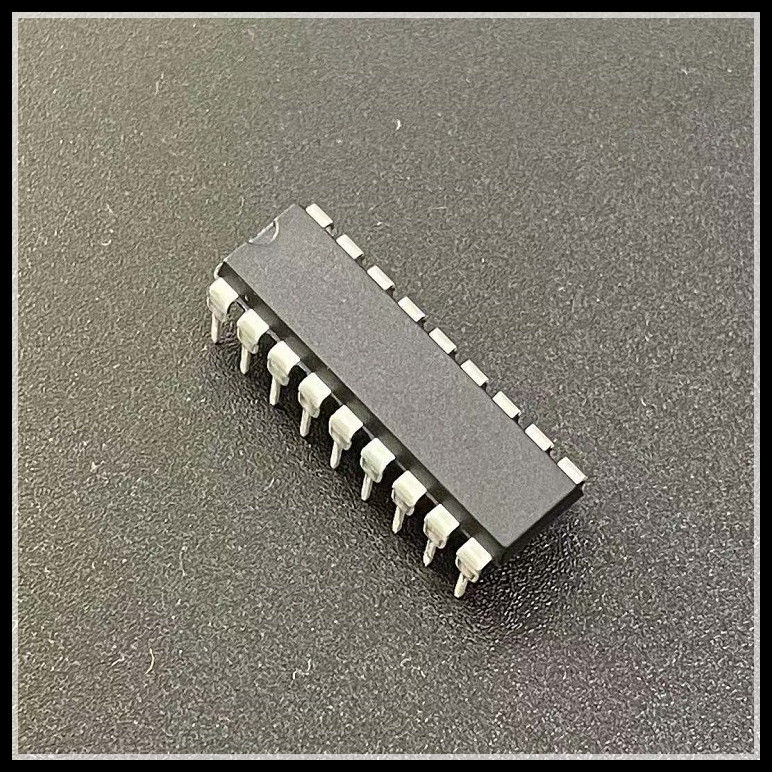

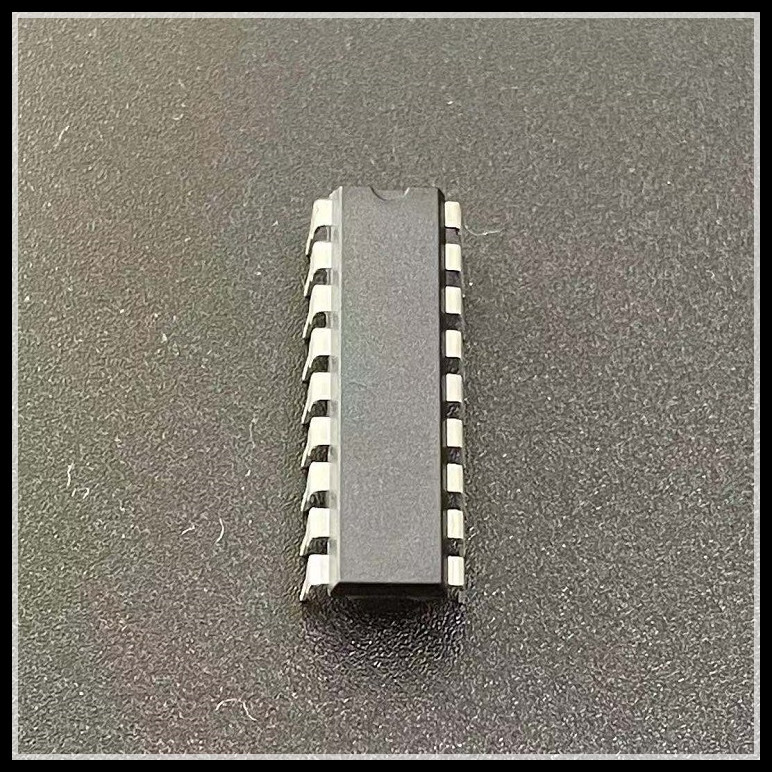

Apresentação da imagem do produto:
